端部立柱是缆索护栏的主要配件，每段中应用两支，它的作用就是用来拉紧中间钢丝绳不会过松。

六索缆索护栏端部立柱一般规格是:柱高196*5*1680，斜撑:196*5*2200;底部钢板:250*9*2000

五索缆索护栏端部立柱一般规格是:柱:168*5*1680，斜撑:168*5*2100;底部钢板:200*9*2000

在安装中缆索护栏端部立柱通常采用开挖浇筑安装，施工较为简单。每根立柱应按设计图要求定位，并埋入到规定的深度。立柱的最大间距应符合本规范第六章表6.1.5-1、表6.1.6-1的规定。立柱的总长度允许误差为+10mm/-0mm，立柱的柱顶高度可按设计标高控制，其允许误差为±5mm，安装完成的立柱应垂直于地平面，其垂直度允许误差为±3mm/m，缆索张拉后立柱不得出现倾斜。安装完成的缆索护栏应与公路的平面线形和纵向线形相一致。

表面处理：热镀锌与喷塑两种方法处理，具有耐腐朽，抗老化，免去二次油漆工序，使用寿命长。

端部立柱的混凝土基础应符合设计图规定的尺寸要求，水泥混凝土强度应达到规定要求。水泥混凝上表面不应出现蜂窝、露筋、麻面等明显缺陷。装配式构件的预埋数量和位置应与设计图一致。

 应检查基础混凝土周围回填土的质量和夯实后的密实度。回填土经夯实后密实度应不低于邻近路基的密实度。

 每根立柱应按设计图要求定位，并埋人到规定的深度。立柱的最大间距应符合规范规定。立柱的总长度允许误差为±10mm。立柱的柱顶高度可按设计标高控制，其允许误差为±5mm。安装完成的立柱应垂直于地面，其垂直度允许误差为±3mm／m。缆索张拉后立柱不得出现倾斜，安装完成的缆索护栏应与公路的平面线形和纵向线形相一致。

打入的立柱顶部不允许出现碎裂或变形，立柱顶部应加柱帽。

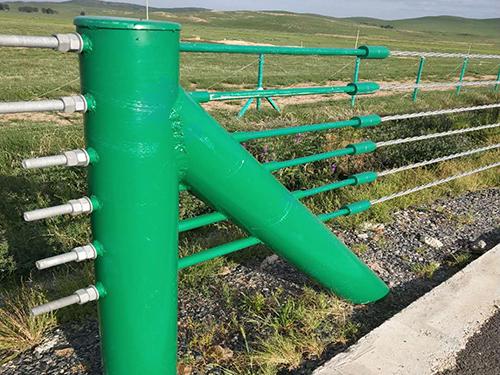

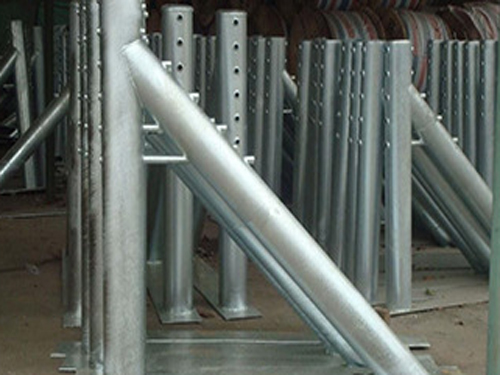

端部立柱--01	端部立柱--02

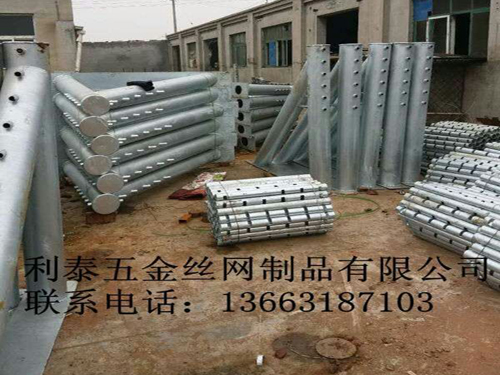

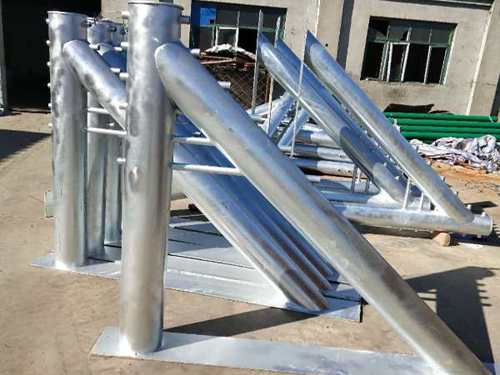

端部立柱--03	端部立柱--04

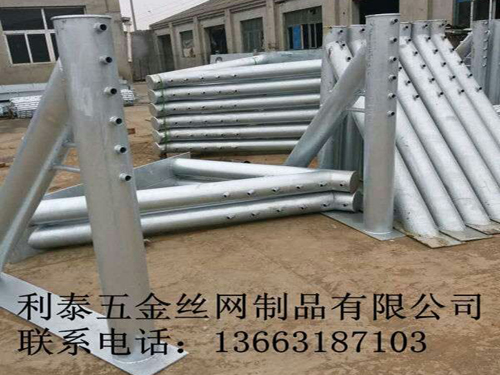

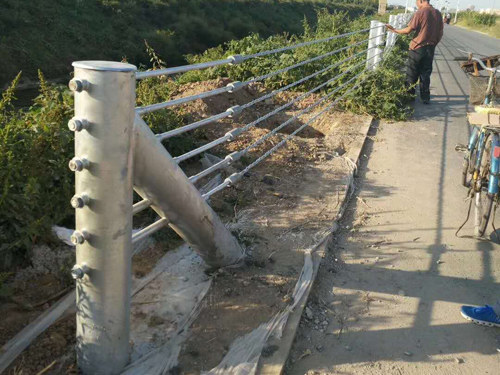

端部立柱--05	端部立柱--06
